Coffrets

Coffret gaz S2300
	Coffret de branchement et de comptage Conforme à la spécification HN 62-S-20 et aux fiches techniques du guide de la distribution MCOE 340 – MCOE 346 – MCOE 351. Installation : encastré, en saillie ou posé sur socle. Il permet d’effectuer les types de montage suivants : Coupure / comptage jusqu’à 6 m3/h Coupure / détente jusqu’à 65 m3/h Coupure / détente / comptage jusqu’à 6m3/h Disponible en beige Montage coupure / détente C65 Exemple de montage Dimensions : L350 x H485 x P197 Montage coupure / détente et comptage Coffret sur socle Dimensions : L350 x H982 x P197 Pieds de fixation réglables H650 à 700
Coffret S2300 gaz équipé
	Coupure détente comptage B6 COFFRET GAZ EQUIPE GDF 8500748 Robinet 1/4 de tour à manivelle PE DN 15 Régulateur B6 N Coude 90° M/F 6/20 Crosse de sortie CU 22x1 pu PE DN25 Coupure détente B10/B25 COFFRET S2300 EQUIPE DETENTE Robinet de sécurité PE DN15 Coude 90° M/F DN15 Modèle Long Régulateur B10N/B25N Allonge de sortie M 11/4" Raccord 2 pièces de sortie Acier ou Cuivre cal.32 Coupure détente BCH30N Robinet 1/4 Tour à manivelle PE N15 Coude 90° M/F DN15 Modèle Long Régulateur BCH30N Allonge de sortie M11/4" Raccord 2 pièces de sortie Acier ou Cuivre cal.25
	Coupure détente comptage C40/C65 Coffret S2300 avec détendeur C40 Entrée PE32 Robinet Sécurité Cal.25 Détendeur C40 Sortie Acier ou Cuivre cal.50 Coffret S2300 avec détendeur C65 (21mb) composé de : Entrée PE32 Robinet Sécurité Cal.25 Détendeur C65 Sortie Acier ou Cuivre cal.50
Coupure comptage S2300
Entrée Robinet E1 25 Sortie cuivre CU22 CAL.20 Compteur Références GDF HL G4 85.00.772 HL2306BPPEC
Coupure détente S2300
Régulateur Entrée robinet Sortie cuivre Sortie acier Compteur Références E1 15 E1 A25 CU 28 Cal. 25 CU 35 Cal. 32 CU 54 Cal. 50 Ø 33.7 Cal. 25 Ø 42.4 Cal. 32 Ø 60.3 Cal. 50 GDF HL B6N 85.00.780 HL106PE23 85.00.783 HL106PEAC23 B10N 85.00.781 HL110PE23 85.00.784 HL110PEAC23 B25N 85.00.782 HL125PE23 85.00.785 HL125PEAC23 B50N 85.00.824 HL225RSPE23 - HL225RSPEAC23 C40 85.00.870 HL140RSPE23 - HL140RSPEAC23 C65 85.00.872 HL165RSPE23 - HL165RSPEAC23 BCH30N 85.00.786 HL130PE23 85.00.787 HL140PEAC23 CCH50 85.00.880 HL150RSPE23 - HL150RSPEAC23 CCH80 85.00.882 HL180RSPE23 - HL180RSPEAC23
Coupure détente comptage S2300
Régulateur Entrée robinet Sortie cuivre Sortie PE Références E1 15 CU 22 Cal. 20 32 Cal. 25 B6N 85.00.748 HL33502 85.00.749 -
Coffret S300 équipé
	Références Désignation A S300 2x6m3 Coffret S300 2 x régulateurs B6 Entrée robinet E1 15 Sortie CU28 B 21C701012 Coffret S300 double comptage 10m3 / h 21mb Entrée pour tube PE DN15 Robinet de sécurité DN15 Régulateur B10N sans compteur G6 Crosse de sortie CU DN32
	Références Désignation C 3125RSPESC Coffret S300 16m3/h Entrée PE DN 15 Robinet de sécurité DN15 Régulateur B25N sans compteur Crosse de sortie cuivre DN32 D 313610RSP Coffret S300 16m3/h BCH 30 N Entrée PE DN15 Robinet sécurité DN15 Régulateur BCH30N sans compteur Sortie CU DN32

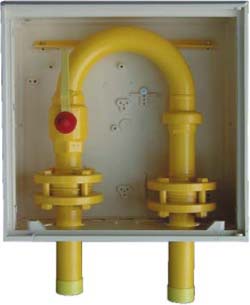

	E Référence S 300-8 - Type Lyon (Nomenclature GDF : 84 53 673) Equipement comprenant : - En entrée, extrémité à souder, jeu de brides PN 16, (1 bride tournante) - Robinet acier, type A, référence HKSF - Coude 5D à 180° - Raccord isolant monobloc acier/acier type ET - Jeu de brides plate tournante PN 16, extrémité à souder
Régulateur Entrée robinet Sortie cuivre Compteur Références E1 15 CU 28 Cal. 25 CU 35 Cal. 32 GDF 2 x B6N 2 x G4 84.53.718 A B10N G6 84.53.721 B B25N G10 84.53.723 C BCH30N G6 ou G10 84.53.737 D S 300-8 Bride DN 50 84.53.637 E
Coffret de branchement gaz S22
Exemple de montage	Coffret simple Montage GAZ : Coupure détente de 6 à 30m3/h Coupure simple BP calibre 25 Installation : Encastré, en saillie ou posé sur socle Dimensions : L230 x H340 x P181
Exemple de montage Montage BP transformable MP	Coffret haut Montage GAZ : Coupure détente de 6 à 30m3/h Coupure simple BP calibre 25 Coupure simple BP/MP calibre 25 Installation : Encastré, en saillie pou posé sur socle Esthétique : Hauteur identique à celle du coffret S20/S2300 Dimensions : L230 x H485 x P181
Exemple de montage Montage coupure détente cal.15	Socle et socle “hauteur réduite” Ils permettent d’installer le coffret simple ou le coffret et S20. Le socle est fixé par scellement en fond de fouille, sur 4 pieds cylindriques équipés d’embouts réglables (35 mm).haut en harmonie avec les matériels de branchement électricité (gamme S22 et S20). Dimensions : L230 x H660 H.R.: 445 x P181

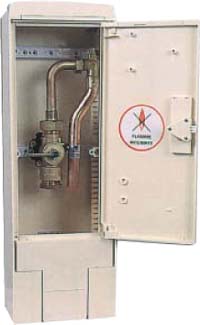

Montage BP transformable MP	Borne simple La borne simple est constituée d’un socle fermé par un chapeau. Même types de montages GAZ que le coffret haut. Dimensions : L230 x H693 x P181
Coffret S22 équipé
	Références Désignation 8500918 Coffret S22 équipé Entrée pour tube PE DN15 Robinet 1/4 Tour Régulateur B6 Sortie cuivre 22S125RSPEAC Coffret S22 simple avec détendeurB25 Entrée pour tube PE DN15 Robinet de sécurité DN15 Régulateur B25 Crosse de sortie Acier DN32
Coupure détente S22
Régulateur Entrée robinet Sortie cuivre Sortie acier Coffret Références E1 15 E1 A25 CU 28 Cal. 25 CU 35 Cal. 32 Ø 33.7 Cal. 25 Ø 42.4 Cal. 32 Simple Haut Borne GDF B6N 85.00.918 85.00.927 85.00.930 85.00.945 B10N 85.00.919 85.00.928 85.00.929 85.00.931 85.00.942 85.00.946 85.00.957 B25N 85.00.920 85.00.921 85.00.922 85.00.923 85.00.932 85.00.933 85.00.934 85.00.935 85.00.947 85.00.948 85.00.949 85.00.950 BCH30N 85.00.924 85.00.925 85.00.936 85.00.937 85.00.951 85.00.952
