la conduite montante avec compteur basse pression

Conduite Montante 1 à 5 Piquages	Cal 25 Cu 28 de 1 à 5 piquages Cal 32 Cu 35 de 1 à 10 piquages Cal 50 Cu 54 de 1 à 10 piquages Les Eléments : Elément d’étage de conduite montante gaz, réalisé dans un atelier fixe de préfabrication, autorisé d’emploi par GDF, suivant la spécification ATG B 600. Les éléments d‘étage BP sont fabriqués sous contrôle Gaz de France à piquages directs, composés de 1 à 10 piquages, longueur de 2 800 mm et plus suivant cas de figure.

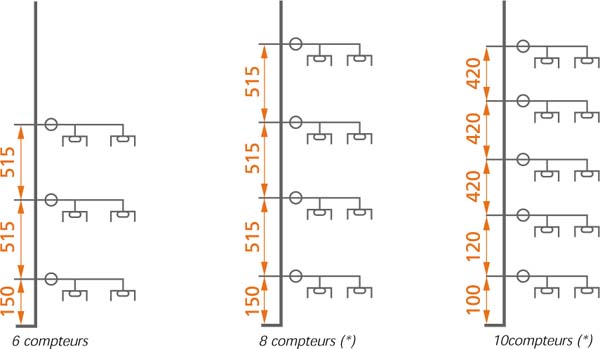

Conduite Montante 6 à 8 Piquages	Les Facilités : Gain de temps important dans la gestion de la mise en œuvre,avant et pendant l’exécution du chantier. L’approvisionnement du matériel est simplifié et réduit. La préparation sur chantier est minime. Les produits livrés sur mesure selon cahier des charges du client, entraîne une pose rapide des éléments. Livraison dans un emballage protégé, de qualité, avec référence d’affaire du client. Garantie assurée, le matériel étant autorisé d’emploi par Gaz de France.
Conduites montantes préfabriquées

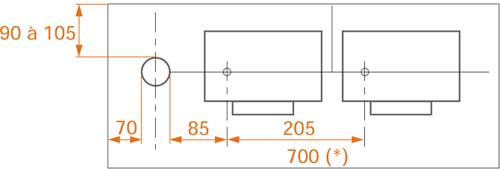

Cet élément d’étage, réalisé ans un atelier fixe de préfabrication autorisé peut comporter 1 à 5 piquages à sortie descendante. Il est réalisé par piquages directs associés aux piquages 2 pièces coudés à 90° à joint plat compteur. N°20 (RAC-5-19), conformément à la spécification ATG B 600. Dimensions en mm (tolérances générales ± 1).

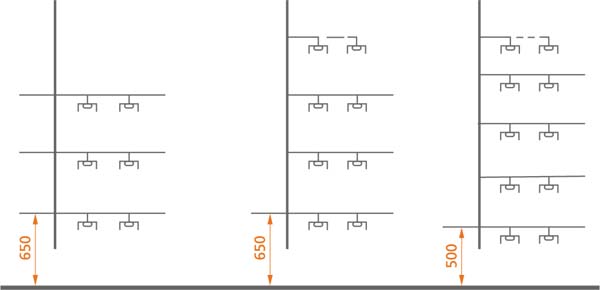

Calibre cm Dia Ext. Y + 1 Tube Cu 25 28 85 32 35 90 50 54 102 Extrusion de piquage Diam. d’emboitement compris entre 22.08 et 22.19 Oui Non Longueur d’emboitement > 5 < 5 Brasage capillaire fort Autorisé Interdit Soudo brasage Autorisé Autorisé L’emboiture en extrêmité de l’élément d’étage n’est pas autorisé par G.D.F. Matière : Cuivre et laiton Fabrication : Les piquages seront positionnés sur un montage pour que leurs axes soient dans un même plan. Après fabrication, chaque élément d’étage sera essayé sous 6 bars d’air en immersion dans l’eau pendant au moins 2 minutes. Marquage : Outre le marquage propre éventuel des piquages, l’élément d’étage portera de façon indélébile le sigle du constructeur, le diamètre extérieur du tube cuivre, et un repère d’identification. Désignation : Elément d’étage préfabriqué à n piquages directs à sortie descendante (ou 5 piquages directs à sortie montante) de longueur L pour conduite montante basse pression en tube cuivre calibre 32. Utilisation : Tous GAZ. BP-BPA Le modèle à 5 piquages à sortie descendante ne peut recevoir que les compteurs G4 à entraxe 110mm. Implantation verticale/horizontale 1 à 4 piquages pour installation avec ou sans écrêteur, 5 piquages pour installation sans écrêteur. Calibre cm 25 32 50 CM cuivre Brasé 171 179 196 Soudo brasé 198 CM acier 180 185 194 Valeurs moyennes Y (*) Cette largeur convient généralement à des immeubles d’au plus 10 niveaux. Conduite montante en cuivre (6 à 10 compteurs) ou en acier (6 à 8 compteurs) Fixation des nourrices par collier Cette largeur peut être réduite à 600 mm pour les immeubles ayant au plus 8 logements par niveau et au plus 5 niveaux. Cet élément peut comporter 3, 4 ou 5 piquages. Chaque piquage peut recevoir une nourrice à deux compteurs. Chaque élément muni de ses piquages droits (pour nourrice version A) et les nourrices (version A et B) sont réalisées dans un atelier fixe de préfabrication autorisé. Dimensions en mm. (Tolérances générales) ± 1) Cal.(mm) Ø ext. tube cuivre 32 35 50 54 (*) Le piquage simple de l’élément à 7 compteurs est réalisé avec soit un piquage 2 pièces à 90° à joint plat compteur calibre 20 (M) RAC-5-19 associé aux nourrices version B, soir un raccord 2 pièces coudé à 90° à joint plat compteur calibre 20 (M) RAC-5-03 associé aux nourrices version A. Le piquage simple de l’élément à 9 compteurs est réalisé avec un raccord 2 pièces coudé à 90° à joint plat compteur calibre 20 (M) RAC-5-03-5 (nourrices version A). Robinet et accessoires pour colonnes BP Pression maximum de service 200 bar Robinet de compteur à tournant sphérique avec vis de condamnation ROB 1 03   A tête manivelle A tête carrée Cal. 20 20 Filetage 6/20 6/20 Pour compteur G4 G4 Té coudé en laiton BP à joint plat compteur et écrou 6/20 RAC 5 22 Cal. 25/20 32/20 40/20 50/20 Pour CM Cu 28x1 35x1 42x1 54x1 Té droit en laiton BP à joint plat compteur et écrou 6/20 RAC 5 22 Cal. 25/20 32/20 50/20 Pour CM Cu 28x1 35x1 54x1 Piquage acier coudé à 90° à souder 21 27 à joint plat compteur et à écrou 6/20 (encombrement 70x80 mm) RAC 5 21 Manchette d’assemblage à souder sur acier et à braser sur cuivre RAC 1 12 Cal. 15 20 25 32 50 80 100 Cu 18x1 22x1 28x1 35x1 54x1 85x2 100x2 Ac 15 21 21 27 26 34 33 42 50 60 80 90 102 114 Robinet et accessoires pour colonnes BP Pression maximum de service 4 bar Robinet à tournant sphérique MP "B" type E avec vis de condamnation à jonctions sphéro-coniques ROB 1 02 A tête manivelle ou à tête carrée, sans socle et sans prise d’essai Cal. 15 20 25 32 Double mâle G 3/4 1 1 1/4 1 1/2 Té de branchement droit en laiton MP "B" à jonction sphéro-conique et à écrou G 3/4 Cal. 15/15 20/15 25/15 32/15 Pour CM Cu 18x1 22x1 28x1 35x1 Piquage coudé à 90° à souder sur acier à jonction sphéro-conique et à écrou G3/4 (encombrement en mm : 90x90) RAC 4 14 Cal. 15 Bouchon 1 pièce de fin de conduite à braser sur cuivre BOU 2 04 Cal. 15 20 25 32 40 50 Cu 18x1 22x1 28x1 35x1 42x1 54x1
