 2990 - Sectionneur Hydraulique "Junior"
 |
| Ensemble coupe-tube à vérin hydraulique incorporé. |
| Fonctionnement : Passez simplement la chaîne autour du tube, engagez-la sur la mâchoire supérieure (pas d’ajustage nécessaire) et pompez. |
| La pompe hydraulique séparée confère une sécurité supplémentaire et une plus grande facilité d’emploi. |
| L’ensemble est livré avec une chaîne permettant de couper jusqu’à 203 mm de diamètre et est destiné à tous les travaux de chantier et d'usine. |
| Code | Désignation | Capacité | Poids kg |
| 151017 | 2990-6 coupe-tube hydraulique | 6" (150mm) | 34,90 |
| 151019 | 2990-8 coupe-tube hydraulique | 8"(200mm) | 36.30 |
Chaînes et allonges de chaîne pour modèles 2990
|
| Code | Désignation | Nr unités | Lcm | Poids kg |
| 153142 | 1926 - chaîne pour 6" | 21 | 66,70 | 3,20 |
| 153141 | 1924 - chaîne pour 8" | 29 | 84,40 | 3,80 |
| 153144 | 19010 - allonge 8" à 10" | 8 | 25,40 | 1,10 |
| 153146 | 19012 allonge 8" à 12" | 14 | 44,40 | 2,00 |
|
 |
 |
3890 - Sectionneur Hydraulique "Major"
|
| Puissant vérin hydraulique, très fortes mâchoires en acier forgé justifiant la devise WHEELER : "Serrez et... top !" Ensemble tout spécialement indiqué pour les travaux de coupe les plus difficiles. |
| Fonctionnement : Passez simplement la chaîne autour du tuyau, engagez-la sur la mâchoire supérieure, accrochez au cran d'arrêt de cette mâchoire l’axe du maillon de chaîne qui se présente et pompez. |
| La pompe hydraulique séparée confère également à ce modèle grandes sécurité et facilité d’emploi. |
| L’ensemble standard est livré avec une chaîne permettant de couper 304 mm de diamètre. |
| Code | Désignation | Capacité | Poids kg |
| 151021 | 3890-12 coupe-tube hydraulique | 12" (300mm) | 68,90 |
Chaînes et allonges de chaîne pour modèles 3890
|
| Code | Désignation | Nr unités | Lcm | Poids kg |
| 153205 | 3824 - chaîne pour 12" | 29 | 128,90 | 10,90 |
| 153207 | 382515 - allonge 12" à 15" | 8 | 35,60 | 3,20 |
| 153209 | 382518 - allonge 12" à 18" | 14 | 62,20 | 5,00 |
|
|
 |
5590 - Sectionneur Hydraulique "Super"
|
| Ensemble plus puissant encore, procédant des mêmes principes que le modèle 3890, recommandé pour la coupe des canalisations d’eau de 254 à 508 mm, en fonte, de la catégorie 250 ou ASA classe 25. |
| L’ensemble est livré avec une chaîne permettant de couper jusqu’à 508 mm de diamètre. |
| Code | Désignation | Capacité | Poids kg |
| 151023 | 5590-20 coupe-tube hydraulique | 20" (508mm) | 96,00 |
Chaînes pour modèles 5590
|
| Code | Désignation | Nr unités | Lcm | Poids kg |
| 153221 | 552420 chaîne pour 20" | 33 | 209,50 | 36,20 |
|
Pompes Hydrauliques Manuelles
|
| Code | Désignation | Poids kg |
| 153055 | Pompe pour 3890 (400 bar) | 9,60 |
| 153213 | Pompe pour 2990 et 559O (700 bar) | 9,60 |
|
|
Grands coupe-tubes
|
 |

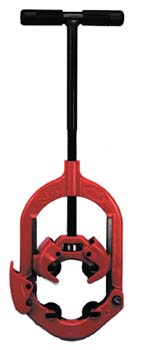

Coupr-tubes à charnières Type H (32-356 mm)
|
| Quatre molettes pour couper l’acier, la plupart des aciers inoxydables, la fonte grise et la fonte ductile avec un débattement du manche de seulement 90° à 110°. |
| Ne nécessite que 9 cm d’espace autour de la plupart des tuyaux. |
| De solides ergots de guidage assurent une mise en place impeccable pour couper à l’équerre. |
| Un châssis fermé à 360° draine toute l’énergie dans la coupe du tube avec une efficacité maximale. |
| II n’y a pas de production d’étincelles lors de la coupe. |
| C’est le seul coupe-tube à charnières qui est à chaque fois dans l’alignement et le seul recommandé pour la fonte ductile, l’acier et l’acier inoxydable. |
| Pourquoi REED ? Les coupe-tubes à charnières sont une invention REED! Ils sont plus légers, assurent une meilleure mise en place pour les coupes à l’équerre, nécessitent moins d’espace, et cependant offrent un meilleur moment de torsion pour une coupe plus rapide et sans effort. |
|
| Code | Référence | Capacité du tube | Longueur mm | Poids kg |
| Pouces | Ø réel en mm |
| 131001 | H2 1/2 S* | 1 - 2½ | 32-76 | 419 | 3,6 |
| 131026 | H2 1/2 I* | 1 - 2½ | 32-76 | 419 | 3,6 |
| 131002 | H2 1/2 X* | 1 - 2½ | 32-76 | 419 | 3,6 |
| 131003 | H4 S* | 2 - 4 | 60-125 | 559 | 6,3 |
| 131028 | H4 I* | 2 - 4 | 60-125 | 559 | 6,3 |
| 131004 | H4 X* | 2 - 4 | 60-125 | 559 | 6,3 |
| 131005 | H6 S | 4 - 6 | 114-182 | 711 | 10 |
| 131027 | H6 I | 4 - 6 | 114-182 | 711 | 10 |
| 131006 | H6 X | 4 - 6 | 114-182 | 711 | 10 |
| 131007 | H8 S | 6 - 8 | 168-240 | 813 | 13 |
| 131029 | H8 I | 6 - 8½ | 168-240 | 813 | 13 |
| 131008 | H8 X | 6 - 8 | 168-240 | 813 | 13 |
| 131010 | H8 XX | 6 - 8 | 168-240 | 813 | 13 |
| 131009 | H12 S | 8 - 12 | 219-356 | 864 | 18 |
| 131031 | H12 I | 8 - 12 | 219-356 | 864 | 18 |
| 131011 | H12 X | 8 - 12 | 219-356 | 864 | 18 |
| 131012 | H12 XX | 8 - 12 | 219-356 | 864 | 18 |
* : exclusif
|
| Nota Bene : |
S : molettes pour acier
I : molettes pour la fonte grise et la fonte ductile
X : molettes pour l’acier épaisseur 12.7 mm
XX : molettes pour l’acier épaisseur 15.8 mm
Les molettes pour des coupe-tubes de même taille sont interchangeables.
II est recommandé de n’utiliser que les molettes de coupe REED avec ces coupe-tubes à charnières.
Les molettes REED sont faites en acier résistant aux chocs et trempées.
Elles ont un profil plus fin et une lame plus résistante :
- elles coupent plus facilement et plus vite, l’acier inoxydable et la fonte ductile
- elles durent beaucoup plus longtemps
|
